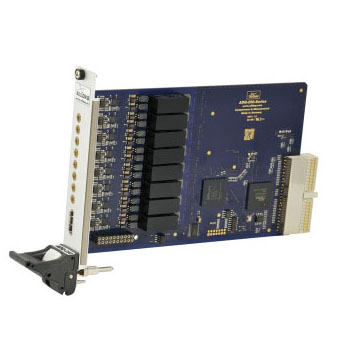

ADQ-258-cPCI – Carte cPCI/PXI 8 voies ADC isolées 1.6 Me/s, 18 bits

ADQ-258-cPCI – Carte cPCI/PXI 8 voies ADC isolées 1.6 Me/s, 18 bits

Carte cPCI/PXI avec 8 entrées analogiques 1.6 Me/s, 18 bits

FONCTIONNALITÉS PRINCIPALES

  • 8 entrées de tension entièrement différentielles sans potentiel
  • Tension d’isolement : 700 V (canal à canal / canal à PC)
  • Convertisseur A/N 18 bits par canal pour un échantillonnage synchrone jusqu’à 1.6 Méch./s
  • Plage de tension d’entrée : ±10,24 V
  • Port E/S numérique (8 bits) via connecteur HDMI
  • 2 entrées de déclenchement numériques isolées pour la partie A/N
  • Surveillance des entrées numériques pour changement de bit avec génération d’interruption
  • Option câble de raccordement approprié au choix avec fiche MMCX sur fiche BNC ou fiche MMCX sur fiche MMCX
  • Bornier spécial en option pour la série ADQ-250

ADQ-250

Demande d’information

Description

ADQ-258-cPCI : Carte cPCI/PXI avec 8 entrées analogiques 1.6 Me/s, 18 bits

La carte DAQ ADQ-258 possède 8 entrées de tension sans potentiel. Il est équipé de convertisseurs A/N 16 bits individuels par canal, qui peuvent enregistrer de manière synchrone jusqu’à 1.6 Me/s. De plus, un port d’E/S numérique 8 bits et 2 entrées de déclenchement isolées sont disponibles. Les applications typiques sont l’enregistrement de données à grande vitesse et l’analyse audio.

Les cartes sont disponibles avec une large gamme d’entrées de tension sur demande. Comme pour toutes nos planches, nous pouvons les adapter à vos besoins individuels

Assistance logicielle étendue incluse :

  • Pilote pour Windows 10, 8.1/8/7/Vista SP2 (32/64 bit)
  • API avec logique de programmation uniforme
  • Kit de support de programmation (SDK) avec des exemples pour C++, C#, Visual Basic, Delphi/Pascal et Python® inclus
  • ALLDAQ Manager – Le logiciel utilitaire permet un aperçu rapide des paramètres du système de pilote ALLDAQ et fournit un accès centralisé au SDK, aux outils logiciels et aux fichiers d’aide
    réglage par l’utilisateur possible, par ex. pour l’inclusion du câblage de terrain
  • Instruments virtuels (VI) pour LabVIEW™ avec fichier d’aide
  • Interface MATLAB® avec exemples et fichier d’aide

Informations complémentaires

Produit

Acquisition de Données

Fonction

Acquisition avec isolation

Marque

ALLDAQ

Format

cPCI
