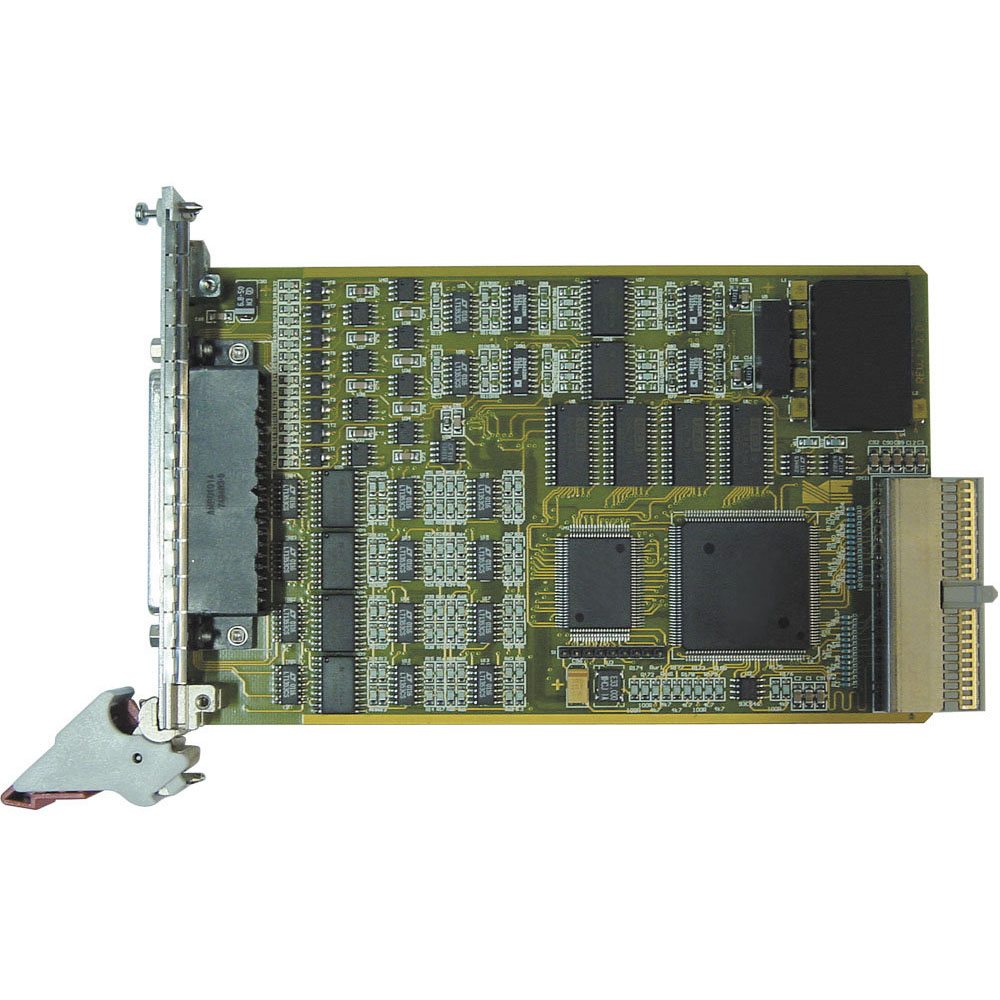

ME-1600-cPCI – Carte cPCI 4, 8 ou 16 sorties analogiques

ME-1600-cPCI – Carte cPCI 4, 8 ou 16 sorties analogiques

ME-1600-cPCI : Carte cPCI 4, 8 ou 16 sorties analogiques

FONCTIONNALITÉS PRINCIPALES

  • Carte cPCI avec sorties analogiques.
  • Haute qualité pour les applications industrielles.
  • Modèles ME-1600 « U »: 4, 8 ou 16 sorties de tension.
  • Modèles ME-1600 « UI »: 8 ou 16 sorties de tension dont 8 également comme sorties de courant.
  • Contrôlez les éléments de positionnement analogiques avec le courant et la tension à partir d’une seule carte.
  • Plages de sortie sélectionnables par logiciel :
    • Tension 0…10 V, ±10 V ;
    • courant 0…20 mA ou 4…20 mA. Sorties courant résistantes aux courts-circuits et réajustables.
  • Convertisseur N/A 12 bits. Convertisseur transparent ou simultané par quadruple. Temps de stabilisation max. 10µs.
  • Carte CompactPCI/PXI 3 U.

Datasheet_ME-1600_en

Demande d’information

Description

ME-1600-cPCI : Carte cPCI 4, 8 ou 16 sorties analogiques

Carte DAQ avec sorties tension et courant

Carte cPCI à sortie analogique polyvalente à un prix raisonnable : Cette carte D/A standard solide vous offre jusqu’à 16 sorties de tension avec une résolution de 12 bits. Sur les modèles 8U8I et 16U8I, vous pouvez également utiliser 8 des lignes pour la sortie courant, si nécessaire. Les plages de courant sont 0…20 mA et 4…20 mA.

Les cartes ME-1600 cPCI

ModelAnalog voltage outputsAnalog current outputsD/A Conversion
ME-1600/4U cPCI4, range 0…10 V, ±10 V12 bit, max. 10 µs
ME-1600/8U cPCI8, range 0…10 V, ±10 V12 bit, max. 10 µs
ME-1600/16U cPCI16, range 0…10 V, ±10 V12 bit, max. 10 µs
ME-1600/8U8I cPCI8, range 0…10 V, ±10 V8 of the outputs*, range 0…20 mA, 4…20 mA12 bit, max. 10 µs
ME-1600/16U8I cPCI16, range 0…10 V, ±10 V8 of the outputs*, range 0…20 mA, 4…20 mA12 bit, max. 10 µs



Informations complémentaires

Produit

Acquisition de Données

Fonction

Sorties Analogiques

Marque

MEILHAUS

Format

cPCI
