PXI-7901 – Carte PXI de commutation, 16 relais SPDT pour Usage Général
Carte PXI de commutation, 16 relais SPDT pour Usage Général
- Conformité aux spécifications PXI Rev. 2.1
- 16 relais SPDT (Form C) non verrouillables
- Capacité de commutation: courant 3A; tension 220 VDC, 250 VAC
- Scan liste 1 k-échantillon pour balayage déterministe
- Signaux de handshaking pour la synchronisation des instruments externes
- Fonctions de sécurité: coupure d’urgence et timer de surveillance de 1 ms à 420 s
- 8 entrées/sorties auxiliaires TOR TTL 3.3 V avec tolérance 5V
- Synchronisation de plusieurs modules via le bus de déclenchement PXI et le déclencheur étoile
Description
PXI-7901 : Carte PXI de commutation, 16 relais SPDT pour Usage Général

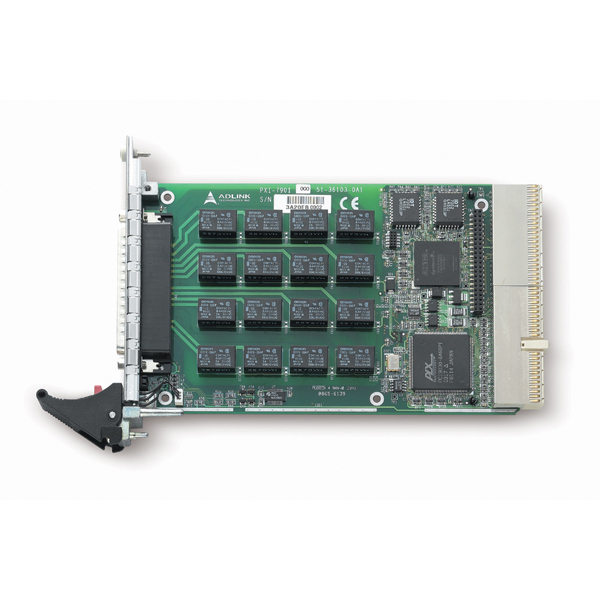

La carte ADLINK PXI-7901 est un module de commutation à usage général (GP).
Elle a 16 relais SPST ( Forme C) 220Vdc ou 250 Vac-3A
Grâce à sa grande capacité de commutation, elle peut être utilisé pour allumer ou éteindre des appareils.
(moteurs, ventilateurs, réchauffeurs lumières.
La position de contact des relais est pilotable par logiciel.
De plus elle possède un séquenceur de voies synchronisé sur un trigger commande Trigger (DMM par exemple).
En outre elle prends en charge les fonctions de déclenchement PXI.
Plusieurs modules peuvent donc être synchronisés sans câblage supplémentaire.
Drivers livrés / Langages de programmation supportés
La suite MAPS est l’utilitaire de gestion de périphériques tout-en-un pour les systèmes DAQ et PXI d’ADLINK. MAPS comprend un ensemble de logiciels qui permettent d’accélérer le développement d’applications de mesure et d’automatisation tout en réduisant l’effort global.
Utilitaire facile à utiliser !
MAPS est une plate-forme intégrée permettant de configurer le matériel et de tester les fonctionnalités à partir d’un portail unifié. Une documentation complète pour les bibliothèques logiciels et des exemples de code fournissent toutes les informations nécessaires pour le développement.
MAPS prend en charge les langages de programmation les plus courants pour le développement d’applications DAQ. Il inclus un SDK pour le C / C ++ et LabVIEW afin de développer des applications en fonction de vos besoins. Pour faciliter d’avantage le développement, MAPS prend également en charge les derniers systèmes d’exploitation Windows 7, Windows 10 et Linux* (* à confirmer sur le site d’Adlink en fonction de la carte).
Informations complémentaires
| Produit | Commutation |
|---|---|
| Fonction | Usage Général |
| Marque | ADLINK |
| Format | PXI |
