NW72-PXI – Simulation et analyse, multi protocole automobile

NW72-PXI – Simulation et analyse, multi protocole automobile

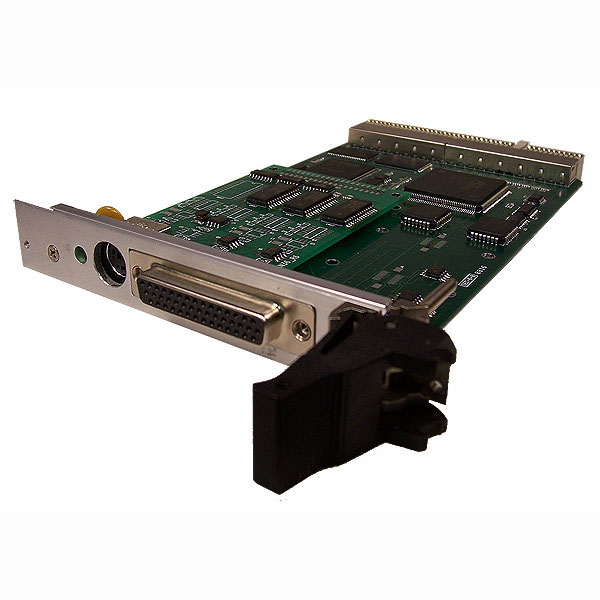

Carte PXI Simulation et analyse, multi protocole automobile

FONCTIONNALITÉS PRINCIPALES
  • 8 Entrées analogiques / numériques, peuvent être étendues à 12
  • 7 Sorties numériques, peut être étendu à 15
  • 2 Entrées PWM, 4 sorties PWM
  • Jusqu’à 10 Canaux CAN, émetteurs-récepteurs sélectionnables HSC, FTC, SWC
  • Jusqu’à 10 canaux UART, émetteurs-récepteurs K-Line, RS485, RS232
  • 1 voie PWM J1850
  • 1 voie VPW J1850
  • 1 voie IIC
  • 1 voie SPI
  • Interface PC Mini USB (commutable en série pour les mises à jour du microprogramme)
  • Connecteur réseau Connecteur HDB 44 broches pour l’alimentation, les réseaux et les signaux d’E/S
  • Carte PXI simple slot
  • Compatibilité des applications Windows XP et versions ultérieures (système d’exploitation 32 ou 64 bits)
  • Bibliothèque de contrôle nwCtrl.dll – MS Studio 6, LabWindows, LabView (système d’exploitation 32 ou 64 bits) NwCtrlCOM.dll – MS Studio 8, MS Studio 10 (système d’exploitation 32 ou 64 bits)

NETWAY 72 PXI DS

Demande d’information



Catégorie :

Description

NW72-PXI : Carte PXI Simulation et analyse, multi protocole automobile

  •  CAN: jusqu’à dix (10) canaux CAN indépendants
    •  Choix des émetteurs-récepteurs par canal: GMLAN (High-Speed ​​Dual-Wire / Fault Tolerant / Single-Wire)
    •  En-tête standard à 11 bits et à extension étendue de 29 bits
    •  Prise en charge multi-frame CAN (ISO-15765)
    • Supporte J2534 avec la bibliothèque SET32.DLL
    • J1939, J1979 et plus
  •  UART: jusqu’à dix (10) canaux indépendants: protocoles UART – LIN 2.1 (1.3), KWP2000, KWP1281, ISO9141-1, Sélection de transceivers par canal: LIN (K-
  • Line), RS485, RS232, AOS.
  • J1850: deux canaux indépendants VPW (Class2) et PWM (SCP)
  • IIC: un canal jusqu’à 400 Kbits / sec, configuration maître ou esclave
  • SPI: un canal jusqu’à 10 Mbits / sec, configuration maître ou esclave
  • Les sorties E / S sont à drain ouvert, pull-up maximum à 50V, charge maximale 350mA.
  • Plage de signaux d’entrée E / S 0-15V, résolution 10 bits.
  • Langage de script d’émulation pour la simulation de réseaux et de signaux en temps réel, résolution du pire cas inférieure à 1ms pour toutes les opérations, y compris l’enregistrement des données, les simulations de réseau et la mesure et la génération des signaux d’E/S.
  • Événements déclenchés par des messages réseau, des temporisations et / ou des transitions de signaux d’E / S
  • Opérations autonomes, y compris la passerelle dans le véhicule, le test de fin de ligne, le repos sur le banc du simulateur de véhicule, les données d’exploitation, etc.
  • Capacité de mémoire tampon circulaire interne – jusqu’à 32 000 messages. Filtrage dynamique flexible pour l’enregistrement des données.
  • Possibilité d’enregistrement et d’analyse illimités avec une représentation graphique des signaux réseau. Reprise de trafic et plus.
  • Garantie et assistance technique (mise à niveau des logiciels libres / microprogrammes) pour une année complète à compter de la date d’achat

Informations complémentaires

Produit

Bus & Interface

Fonction

Analyseur/Simulateur CAN

Marque

SET

Format

PXI
