CP3000 Series – Carte cPCI/PXI, pour E/S Synchro-Resolveur-LVDT
Carte cPCI/PXI, pour E/S Synchro-Resolveur-LVDT
- L’interface de capteur AC universelle numérise jusqu’à 8 canaux d’entrées de capteurs Synchro, Resolver et LVDT/RVDT programmables individuellement sur une carte de circuit imprimé 3U cPCI (Compact PCI) et compatible PXI
- Le produit permet aux utilisateurs d’interagir avec la plus grande variété de capteurs de position AC programmables dans une seule carte
- Le meilleur produit à avoir pour quiconque utilise des capteurs LVDT-RVDT, Synchros et Resolver ou signaux, jauge électronique, contrôle de mouvement, et l’instrumentation.
Description

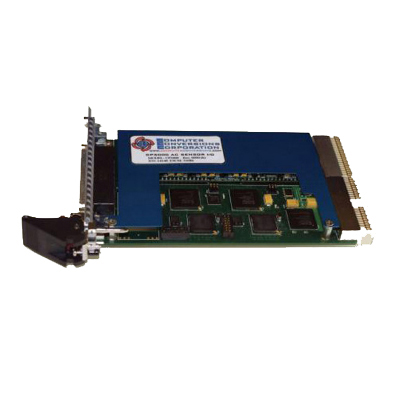

Série CP3000 : Carte cPCI/PXI, pour E/S Synchro-Resolveur-LVDT
Les séries CP3000 sont des cartes d’entrée compatibles Synchro/Resolver au format cPCI/PXI simple slot.
Ces cartes sont idéalement adaptées aux besoins commerciaux, industriels et militaires COTS en utilisant un système robuste, compatible bus cPCI, dans les applications typiques comme stabilisation dynamique de panoramique et d’inclinaison, de plate-formes d’antenne et/ou plates-formes radar, d’applications qui nécessitent un moyen simple de stabilisation précise de multiples axes de même que pour la lecture de position absolue.
Le cPCI-A74 fournit jusqu’à 2 canaux de fonctions de contrôle Synchro ou Resolver dynamiques, plus jusqu’à 8 canaux d’entrées Synchro ou Resolver et une source d’alimentation de référence programmable à haute efficacité optionnelle pour exciter divers capteurs synchro/resolver.
En option, jusqu’à 4 canaux d’entrée avec jusqu’à 4 sources d’alimentation de référence auxiliaires sont disponibles. Les versions de gamme de température industrielle et de gamme militaire COTS (étendue) sont disponibles.
L’isolation par transformateur est fournie pour toutes les E/S AC, éliminant les préoccupations pour les boucles de masse, les surtensions inductives, les potentiels différents et les transitoires de champ à haute tension pour la carte elle même ou le bus fond de panier et tout autre dispositif ou système partageant ces signaux.
Une isolation indépendante est fourni pour chaque canal afin d’éliminer les retours communs ou les boucles de masse. Ainsi l’utilisateur a une protection accrue contre la foudre en ce que le capteur d’E/S.
Le canal d’entrée Syncro / Resolver Canaux d’entrée sont fournis avec E/S miroir interne utilisée pour tester la fonctionnalité des circuits d’entrée et fournir un auto-test continu et complet qui fonctionne silencieusement en tache de fond sans programmation utilisateur ou intervention requise.
Built-in-Test qui inclut la perte de signal, la perte de référence et la perte de rapport de suivi en boucle fermée.
Informations complémentaires
Fonction | LVDT/RVDT, Synchro/Résolveur |
---|---|
Produit | Bus & Interface |
Marque | CCC |
Format | PXI |
