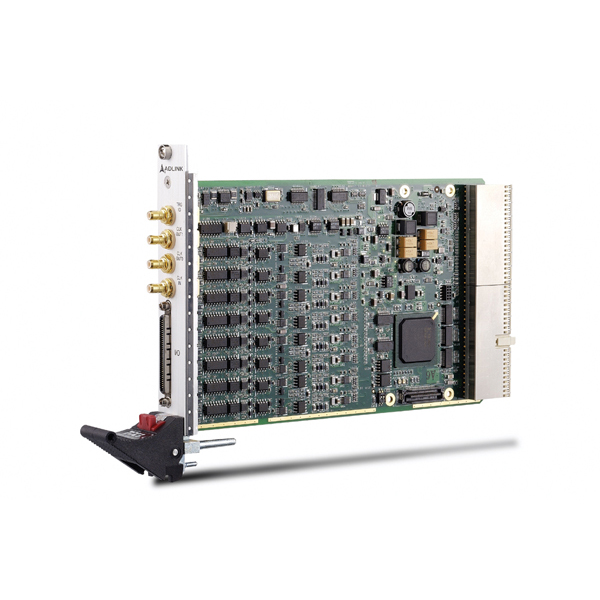

PXI-2022 – Carte PXI, 16 voies A/D simultanées 250 Ke/s 16 bits

PXI-2022 – Carte PXI, 16 voies A/D simultanées 250 Ke/s 16 bits

Carte PXI, 16 voies A/D simultanées 250 Ke/s 16 bits

FONCTIONNALITÉS PRINCIPALES
  • Spécification PXI Rev 2.2
  • 16 entrées analogiques différentielles
  • Synchronisation de plusieurs cartes via le bus Trigger PXI
  • Résolution A/D 16 bits
  • Gains programmables de x1, x4
  • Entrée analogique bipolaire
  • Mémoire à 8 K-échantillons (16 Ko) intégrée pour le stockage des données
  • 4 entrées/sorties TTL

PXI-2200Series_Datasheet

Demande d’information

Description

PXI-2022 : Carte PXI, 16 voies A/D simultanées 250 Ke/s 16 bits

La série des PXI-2000 (PXI-2020, PXI-2022 sont des cartes PXI 8 ou 16 entrées analogiques simultanées
La résolution est de 16 bits, la vitesse de 250 Ke/s par voie.
De plus le gain est programmable.
En outre plusieurs cartes peuvent êtres synchronisées via le PXI Trigger Bus.
Finalement cette série de cartes offrent également:
– 4 E/S TTL
– 2 compteurs

Drivers livrés / Langages de programmation supportés

La suite MAPS est l’utilitaire de gestion de périphériques tout-en-un pour les systèmes DAQ et PXI d’ADLINK. MAPS comprend un ensemble de logiciels qui permettent d’accélérer le développement d’applications de mesure et d’automatisation tout en réduisant l’effort global.

Utilitaire facile à utiliser !

MAPS est une plate-forme intégrée permettant de configurer le matériel et de tester les fonctionnalités à partir d’un portail unifié. Une documentation complète pour les bibliothèques  logiciels et des exemples de code fournissent toutes les informations nécessaires pour le développement.

MAPS prend en charge les langages de programmation les plus courants pour le développement d’applications DAQ. Il inclus un SDK pour le C / C ++ et LabVIEW afin de  développer des applications en fonction de vos besoins. Pour faciliter d’avantage le développement, MAPS prend également en charge les derniers systèmes d’exploitation Windows 7, Windows 10 et Linux* (* à confirmer sur le site d’Adlink en fonction de la carte).



Informations complémentaires

Produit

Acquisition de Données

Fonction

Acquisition simultanée

Marque

ADLINK

Format

PXI
