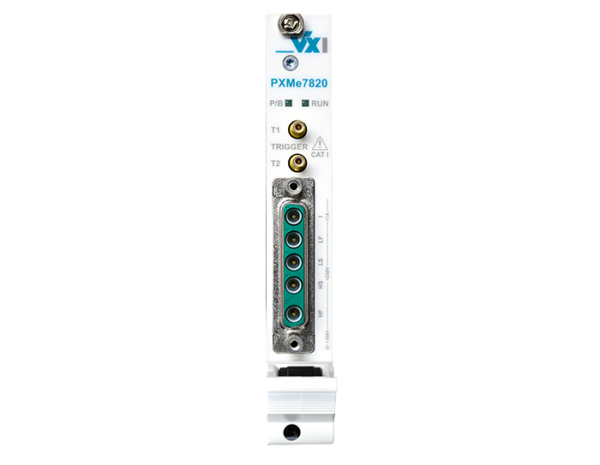

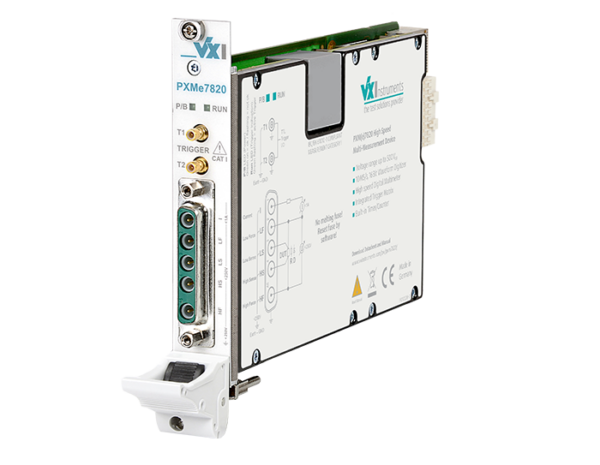

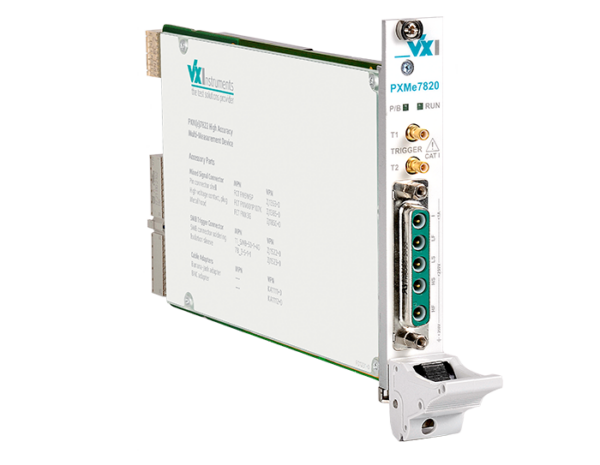

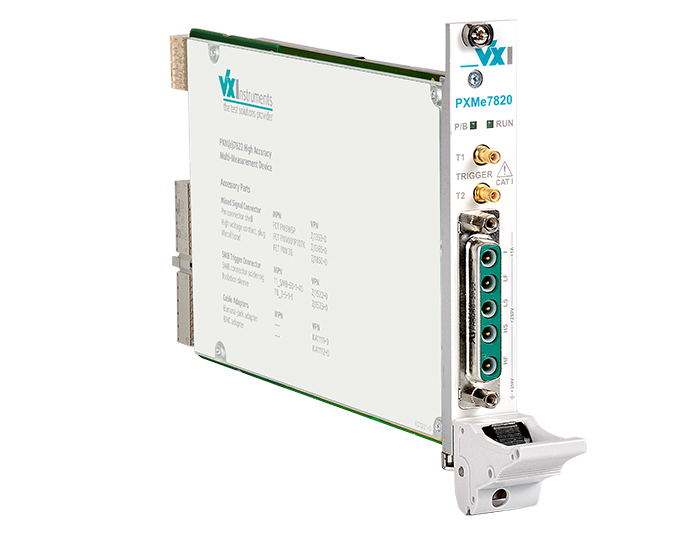

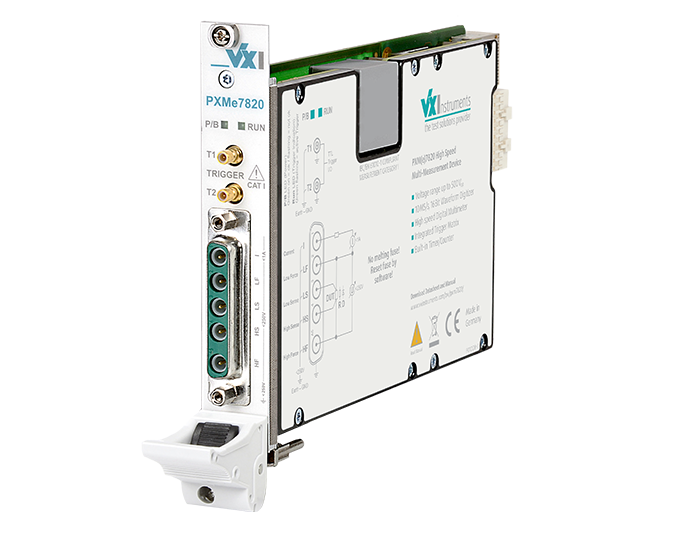

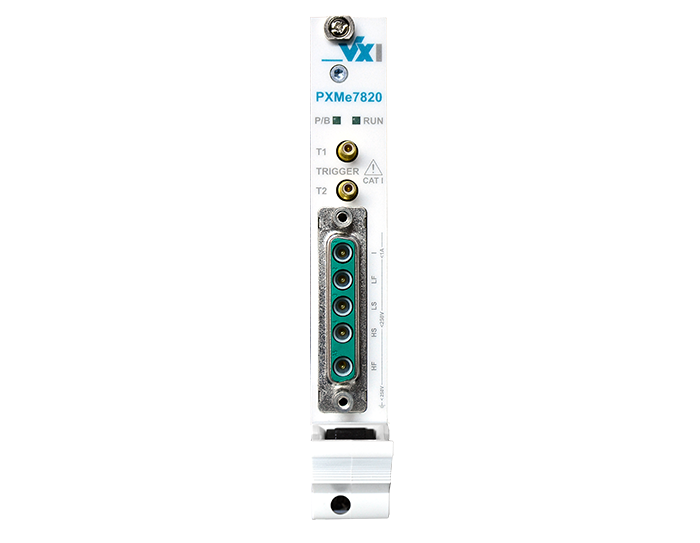

PXM(e)7820
Matériel multi-mesure haute vitesse
- 4 instruments dans 1 appareil :
- Multimètre numérique 16 bits de haute précision
- Numériseur isolé 16 bits
- Matrice de déclenchement
- Compteur / timer
- Changement de portée en moins de 1 ms
- Jusqu’à 2 E/S de déclenchement à l’avant de l’appareil (8 sur le fond de panier)
- Mesure de la résistance à 2 et 4 fils
- Mesure jusqu’à 500 Vpp et 1A
- >1 GΩ || Impédance d’entrée de <20 pF
- Disponible avec interface PXI ou PXI Express
- Conception entièrement isolée
Description
PXM(e)7820 : Matériel multi-mesure haute vitesse.
Le PXM(e)7820 dispose d’une architecture innovante « Multi-Measurement Device » (MMD). Il combine quatre fonctionnalités différentes sur un module enfichable compact (1 slot PXI). De plus, il élargit les possibilités d’utilisation d’un multimètre numérique classique :
- Multimètre numérique
- Oscilloscopes / numériseurs
- Compteur / timer
- Matrice de déclenchement
Les temps de configuration extrêmement courts du mode de mesure et de la plage de mesure réduisent considérablement le temps de test. Ceci est particulièrement important lorsqu’il s’agit d’environnements de test entièrement automatisés.
Grâce à la fonctionnalité de numériseur intégrée PXM(e)7820, des courbes de signal allant jusqu’à 10 Méch./s peuvent être enregistrées. Et cela à une résolution constante de 16 bits. Il n’est donc pas nécessaire de tenir compte de la dégradation souvent courante de la résolution à des fréquences d’échantillonnage élevées.
Les dispositifs de protection électroniques sur le module augmentent la robustesse de l’appareil et donc la disponibilité lorsqu’il est utilisé dans un environnement industriel.
Informations complémentaires
| Références de commande | PXM7820, PXMe7820 |
|---|---|
| Fonction | Multimètre Multifonction |
| Format | PXI, PXI Express |
| Marque | VX Instruments |
| Produit | Compteur/Timer, Multimètre, Numériseur |
