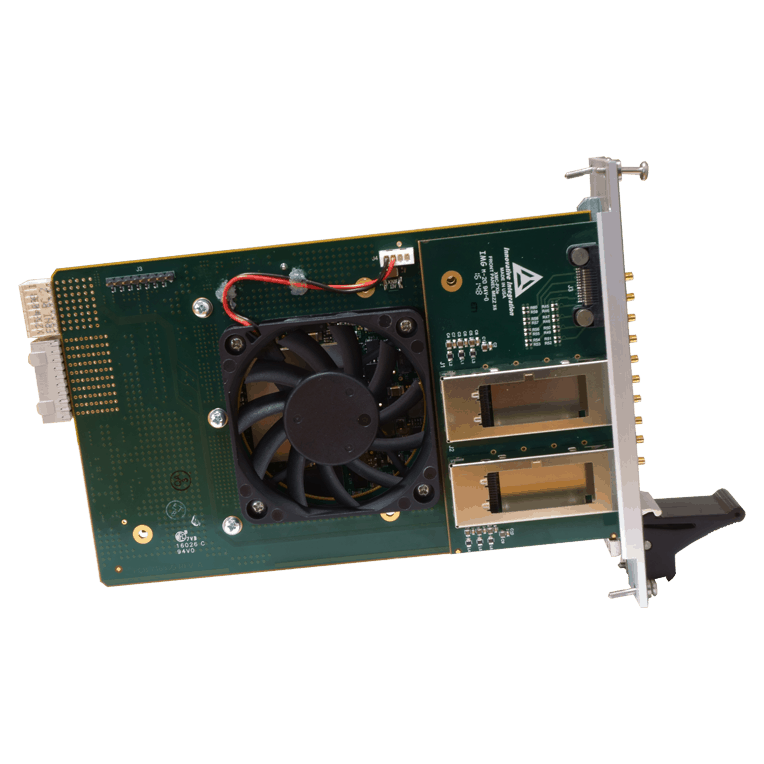

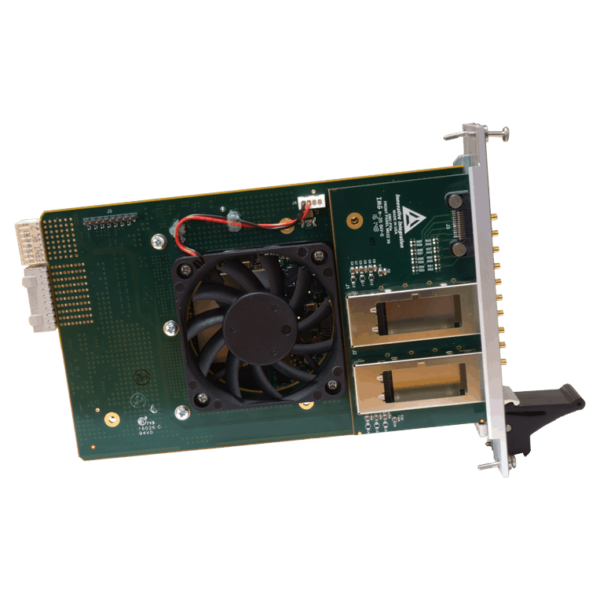

PXIe-XMC – Carte PXI Express (PCIe 8x Gen3) avec site XMC

PXIe-XMC – Carte PXI Express (PCIe 8x Gen3) avec site XMC

Carte PXI Express (PCIe 8x Gen3) avec site XMC

FONCTIONNALITÉS PRINCIPALES

  • Adaptez un module XMC PCI Express VITA 42.3 à un emplacement PXI Express
  • Prend en charge jusqu’à 8 voies, PCIe gen3
  • Fonctionnement transparent
  • Mécanique IEEE 1384 XMC
  • >50W de puissance fournie au module
  • Le ventilateur dédié fournit un débit d’air de 19 CFM
  • Consomme deux emplacements PXIe contigus
  • Prend en charge les dernières cartes XMC innovantes qui fournissent des E/S analogiques 5 GHz et l’utilisation du FPGA Kintex XCKU060/XCKU085 Ultrascale

PXIe_XMC_8lane_Adapter_Datasheet

Demande d’information

Description

PXIe-XMC : Carte PXI Express (PCIe 8x Gen3) avec site XMC

L’adaptateur est complètement transparent pour PCI Express. Tous les signaux de bus PCIe provenant du bus hôte PXI Express sont connectés directement au module XMC (l’horloge PCIe est rebiaisée). L’adaptateur PXIe peut être utilisé avec des cartes XMC, y compris nos modèles de dernière génération qui fournissent des E/S analogiques à 5 GHz et utilisent le FPGA Ultrascale XCKU060/XCKU085 de Kintex.

Deux configurations de panneau avant sont disponibles pour les émetteurs-récepteurs XMC GTH et DIO à usage général :

Option QSFP : huit émetteurs-récepteurs GTH du connecteur XMC P16 sont acheminés vers deux connecteurs QSFP du panneau avant pour fournir des communications inter-FPGA à 10 Go/s. Les connecteurs offrent un moyen simple de « patch-panel » les liaisons de communication entre les cartes. Six lignes DIO sont acheminées du connecteur XMC P16 vers chaque interface de contrôle QSFP, et huit paires DIO différentielles sont acheminées vers un connecteur Samtec haute vitesse séparé.

Option MINI SAS HD : huit émetteurs-récepteurs GTH du connecteur XMC P16 sont acheminés vers deux connecteurs MINI SAS HD du panneau avant pour fournir des communications inter-FPGA à 10 Go/s. Les connecteurs offrent un moyen simple de « patch-panel » les liaisons de communication entre les cartes. Seize paires DIO différentielles sont acheminées vers un connecteur Samtec haut débit séparé.

Une prise en charge spéciale des entrées de déclenchement et de synchronisation des modules XMC est fournie via leurs connecteurs SMA/SMMC du panneau avant ou les signaux différentiels du fond de panier PXIe.

Le refroidissement par convection via un ventilateur dédié assure le refroidissement du module XMC.

Le module XMC se monte solidement sur l’adaptateur à l’aide d’entretoises et avec le support d’extrémité. Le support s’accouple aux supports d’extrémité PMC standard et prend en charge un joint EMI.

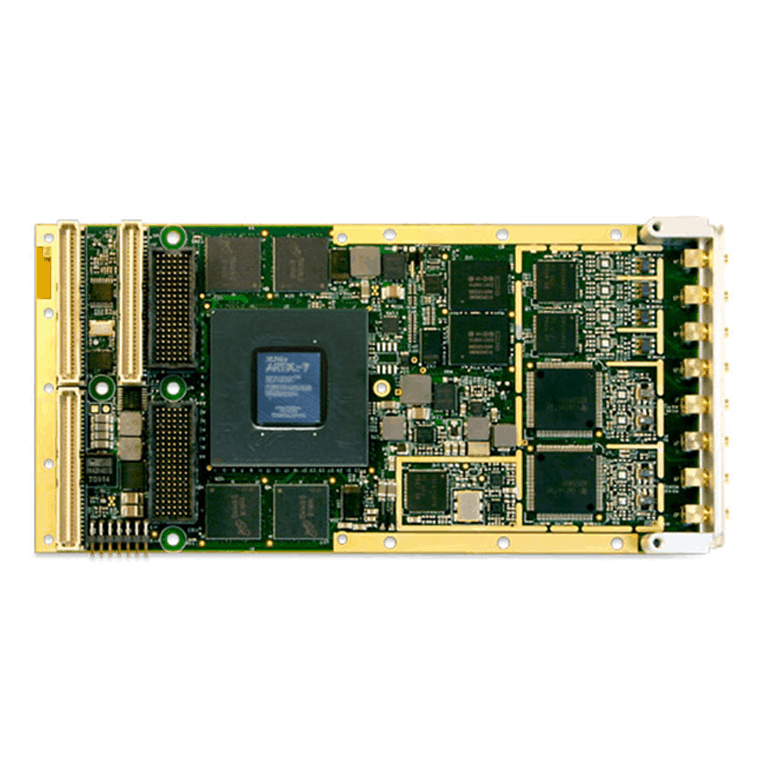

Les cartes XMC

Toutes les cartes XMC disponibles

Les Cartes XMC

Informations complémentaires

Fonction

Porteuse XMC

Marque

ISI

Format

PXI Express

Produit

Acquisition & Traitement
