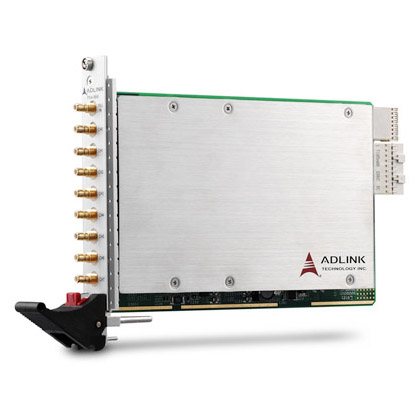

PXIe-9848 – Numériseur PXI Express 8 voies 100 Me/s 14 bits

PXIe-9848 – Numériseur PXI Express 8 voies 100 Me/s 14 bits

Numériseur PXI Express 8 voies 100 Me/s 14 bits

FONCTIONNALITÉS PRINCIPALES
  • Conformité spécification PXI Express Rev. 1.0
  • Echantillonnage Jusqu’à 100 Me/s & haute résolution ADC 14-bit
  • Jusqu’à 100 MHz de bande passante pour l’entrée analogique
  • Mémoire de stockage intégrée 512 Mo
  • Plage de tension d’entrée programmable de ± 0,2 V ou ± 2 V, ou ± 100 V Max (PXIe-9848H)
  • Transfert de données DMA pour la transmission de données à haute vitesse
  • Une entrée de déclenchement numérique externe
  • Calibration automatique complète

PXIe-9848_Datasheet

Demande d’information

Catégorie :

Description

PXIe-9848 : Numériseur PXIe ADLINK 8 voies synchrones 14 bits 100 Me/s

Ce numériseur PXIe-9848 comporte 8 voies synchrones avec une résolution de 14 bit.
La bande passante analogique est de 100 MHz et sa vitesse d’échantillonnage de 100 Me/voie.
En outre  il comporte un amplificateur programmable pour des gammes d’entrée de +/-0,2V; ou +/-2V.µ
+/- 100V pour le modèle PXIe-9848H
Ce numériseur peut travailler en mode DMA  Scatter-Gather qui permet de faire de l’accès continu.
Sa mémoire interne est de 1 GB.
Finalement ce numériseur est parfait pour une large gamme d’applications, notamment l’acquisition de signaux radar, Lidar Etc.

Drivers livrés / Langages de programmation supportés

La suite MAPS est l’utilitaire de gestion de périphériques tout-en-un pour les systèmes DAQ et PXI d’ADLINK. MAPS comprend un ensemble de logiciels qui permettent d’accélérer le développement d’applications de mesure et d’automatisation tout en réduisant l’effort global.

Utilitaire facile à utiliser !

MAPS est une plate-forme intégrée permettant de configurer le matériel et de tester les fonctionnalités à partir d’un portail unifié. Une documentation complète pour les bibliothèques  logiciels et des exemples de code fournissent toutes les informations nécessaires pour le développement.

MAPS prend en charge les langages de programmation les plus courants pour le développement d’applications DAQ. Il inclus un SDK pour le C / C ++ et LabVIEW afin de  développer des applications en fonction de vos besoins. Pour faciliter d’avantage le développement, MAPS prend également en charge les derniers systèmes d’exploitation Windows 7, Windows 10 et Linux* (* à confirmer sur le site d’Adlink en fonction de la carte).



Informations complémentaires

Produit

Mesure & Test

Fonction

Numériseur

Marque

ADLINK

Format

PXI Express
