PXES-2785 – Châssis PXI Express 18 slots, bande passante 24 Go/s

PXES-2785 – Châssis PXI Express 18 slots, bande passante 24 Go/s

Châssis PXI Express Haute Performance, 18 slots, 24 Go/s

FONCTIONNALITÉS PRINCIPALES
  • Conforme à la spécification PXI Express PXI-5  Rev.1.0
  • Châssis PXI Express 18 emplacements avec un emplacement système, un emplacement de synchronisation système, six emplacements de périphériques hybrides
    et dix emplacements de périphérique PXI Express
  • Emplacement système PXI Express routé en tant que configuration à 2 liaisons x8 x16
  • Bande passante système jusqu’à 24 Go/s (liaison PCI Express 3.0 x8 x16)
  • Bande passante jusqu’à 8 Go/s (liaison PCI Express 3.0 x8) pour tous les emplacements de périphérique
  • Plage de température de fonctionnement étendue de 0° C à 55° C
  • Deux connecteurs BNC pour l’entrée et la sortie de l’horloge de référence PXI 10 MHz
  • Unité de maintenance remplaçable avec ventilateur et bloc d’alimentation
  • Horloge de référence interne à 10 MHz à faible gigue pour les logements PXI / PXI Express avec une stabilité de ± 1 ppm
  • Horloge de référence interne à 100 MHz à faible gigue pour les logements PXI Express avec une stabilité de ± 1 ppm
  • Surveillance à distance du châssis via le port Ethernet
  • Le contrôleur de ventilateur à vitesse variable optimise le refroidissement et les émissions acoustiques

PXES-2785 datasheet

Demande d’information

Catégorie :

Description

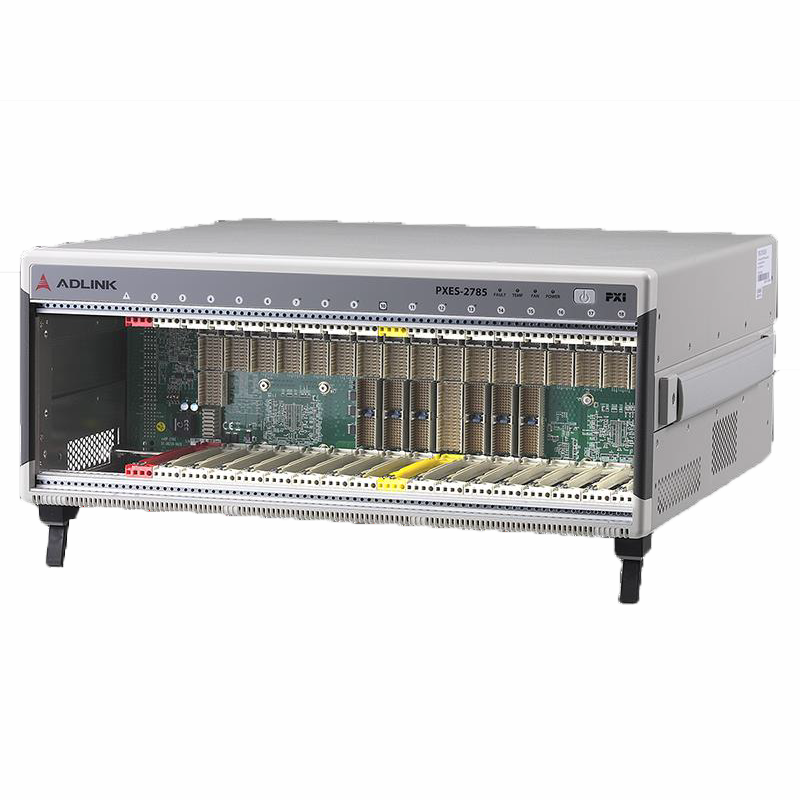

PXES-2785 ADLINK: châssis PXI Express-18 slots

Le PXES-2785 est un châssis PXI Express 18 slots haute performance avec 6 slots hybrides et une bande passante système de 24 GB/s
De plus il dispose d’une une alimentation de grande puissance et une conception structurelle optimisée.
En outre Sa conception modulaire assure un haut niveau de maintenabilité avec des alimentations remplaçables (MTTR très bas)
Il utilise la technologie PCI Express 3.0, fournit 24 Go/s de bande passante système et  8 Go s pour tous les slots périphériques.
Non seulement le châssis offre une puissance totale de 990W, mais sa puissance de refroidissement par emplacement est de 5OW.
Les fonction de synchronisation et de timing PXI Express fournissent une horloge de grande précision.
De plus il procède un système de surveillance intelligent, indiquant l’état du châssis,  la vitesse du ventilateur, les valeurs de tensions et de température interne.

Drivers livrés / Langages de programmation supportés

La suite MAPS est l’utilitaire de gestion de périphériques tout-en-un pour les systèmes DAQ et PXI d’ADLINK. MAPS comprend un ensemble de logiciels qui permettent d’accélérer le développement d’applications de mesure et d’automatisation tout en réduisant l’effort global. Utilitaire facile à utiliser ! MAPS est une plate-forme intégrée permettant de configurer le matériel et de tester les fonctionnalités à partir d’un portail unifié. Une documentation complète pour les bibliothèques  logiciels et des exemples de code fournissent toutes les informations nécessaires pour le développement. MAPS prend en charge les langages de programmation les plus courants pour le développement d’applications DAQ. Il inclus un SDK pour le C / C ++ et LabVIEW afin de  développer des applications en fonction de vos besoins. Pour faciliter d’avantage le développement, MAPS prend également en charge les derniers systèmes d’exploitation Windows 7, Windows 10 et Linux*

Informations complémentaires

Fonction

Châssis PXI Express

Marque

ADLINK

Format

PXI Express

Produit

Châssis
