BI221 – Carte PXI, Analyseur d’Intervalle de Temps
- Mesure direct de temps des sur trains d’impulsions
- Mesure Jitter, Fréquence, Intervalle de temps (Skew), Largeur d’impulsion, Temps de montée, Temporisation d’événement, Erreur d’intervalle de temps (TIE) et davantage
- Résolution monocoup de 8 ps (Fréquence de 12 chiffres/s)
- Plage de fréquence 400 MHz. Toutes les fonctions, y compris mesure impulsions sur toute la gamme de fréquences. Prescaler pour mesures de fréquence et Intervalle de Temps jusqu’à 5 GHz.
- Jusqu’à 1 million de mesures par seconde en continu sans temps mort
- Largeur d’impulsion minimale de 1 ns
- Armement hautement sophistiqué et flexible (Déclenchement)
- Interface PCI Express pour un débit élevé
- Mémoire intégrée pour 8 millions de points de mesure – peut être lue pendant les mesures

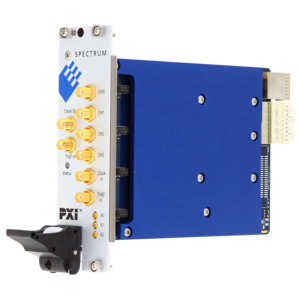

M4x.221x – Carte PXI Express, Numériseur haute vitesse 8 bits, 1 2 ou 4 voies 1.25 Ge/s
- 1, 2 ou 4 voies 1,25 Ge/s
- Bande passante 500 MHz
- Echantillonnage simultané sur tous les canaux
- ADC et amplificateur séparé par voie
- Mémoire 4 Ge en standard
- 4 plages d’entrée: ± 200 mV jusqu’à ± 2,5 V
- Plage d’entrée optionnelle: ± 40 mV jusqu’à ± 500 mV
- Fenêtre, réarmement, déclenchement OR/AND
- Synchronisation jusqu’à 8 cartes
- Interface PXIe x4 Gen 2
- Mode streaming soutenu supérieur à 1,7 Go/s
- Fonctionne avec tous les slots hybrides PXIe et PXI
- Format PXIe 3U, double slot

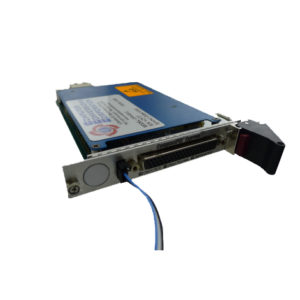

Série CPe4000 – Carte cPCIe/PXIe, E/S Synchro-Resolveur-LVDT
- Sorties isolées par transformateur
- Précision +/- 1 arc minute
- Résolution 16 bits à 24 bits multi vitesse
- Programmation vitesse/rotation
- Accélération programmable
- Auto test continu intégré
- Optimisée pour une redondance de l’application
- Contrôle du décalage de phase +/- 90 degrés
- Test automatique intelligent (BIST)

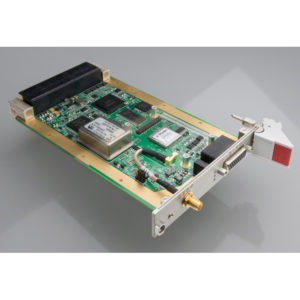

TSync-cPCI – Carte cPCI, Entrée/sortie Temps Codé
- Carte entrée/sortie temps codé robuste prête pour l’intégration
- Options de synchronisation GNSS (GPS, GLONASS, Beidou, QZSS, SAASM GPS)
- Détection automatique et priorisation des références
- Entrée et sortie du temps codé IRIG
- Entrée et sortie 1PPS
- Capture/interruption d’événements externes multiples
- Option OCXO
- Conduction-cool

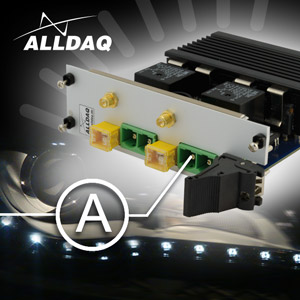

ADQ-412 – Carte cPCI/PXI pour mesure de courant dynamique et précis jusqu’à 50 A
- Mesure précise large bande de quelques μA à 50 A avec shunts de précision d’Isabellenhütte
- 2 canaux de mesure de courant différentiel avec isolation
- Tension d’isolation: 700 VDC/VAC RMS (canal à canal et canal à masse PC)
- Bande passante élevée pour la mesure du courant: 20 kHz (rectangulaire)
- Deux CAN 18 bits pour une fréquence d’échantillonnage de 1,6 ms/s synchrone
- Plage de courant: ± 25 mA (shunt de 10 Ω), ± 50 A (shunt de 5 mΩ)
- Commutation non interrompue entre les plages
- Interruption lors du dépassement ou de la sous-estimation du seuil ± 25 mA
- Protection contre les surcharges de courte durée garantie
- Acquisition commandée par timer
- Déclenchement/arrêt: logiciel, Trigger externe numérique
Deux entrées de déclenchement TTL
