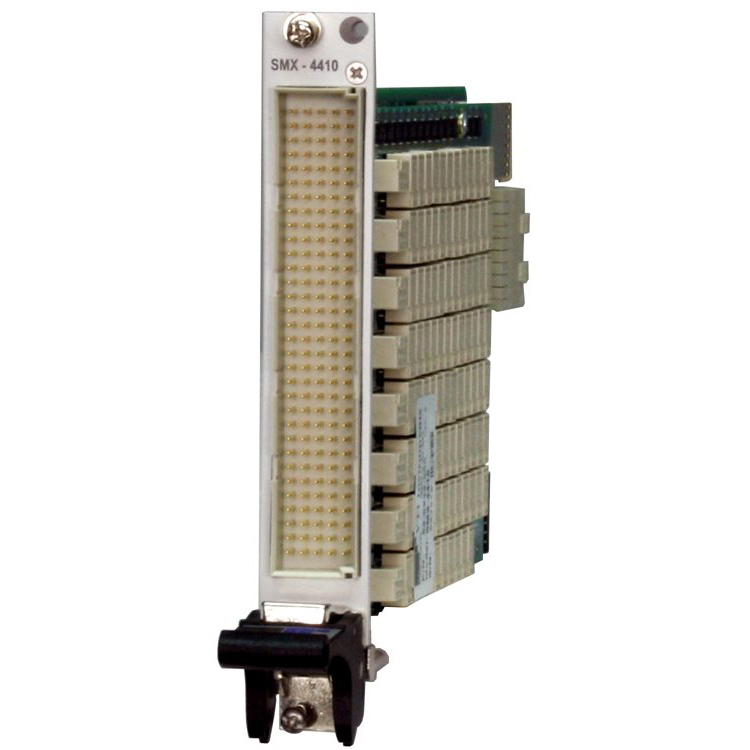

SMX-4410 – Carte matrice configurable 4 x (4×10) 2 fils, 300 V/2 A

SMX-4410 – Carte matrice configurable 4 x (4×10) 2 fils, 300 V/2 A

Carte de commutation PXI Express, matrice configurable 4 x (4×10) 2 fils, 300 V/2 A

FONCTIONNALITÉS PRINCIPALES
  • Matrice configurable 4 x (4×10), 2 x (8×10), 1 x (8×20), 2 x (4×20) ou 1 x (4×40),  2 fils
  • Tension de commutation 300 Vca/ 300 Vcc
  • Courant de commutation 2 A
  • Bande passante typique 82 MHz
  • Diaphonie < -54 dB @ 100 KHz
  • Isolation < -79 dB @ 100 KHz
  • Blindage du signal de bout en bout
  • Self-test intégré

 vti_smx_datasheet

Catégorie :

Description

SMX-4410 : CARTE PXIE VTI INSTRUMENTS, MATRICE CONFIGURABLE 4 X (4×10) 2 FILS

Le SMX-4410 est un module matrice haute densité configurable au format  PXIe 3U. Il permet à l’utilisateur de connecter n’importe quelle ligne d’entrée à n’importe quelle colonne de sortie, avec un relais DPST à chaque point de croisement ligne / colonne. Cette architecture permet la conceptions de systèmes de commutation flexibles où de multiples instruments de test doivent être connectés à des points de test communs.

Le SMX-4410 contient quatre blocs matriciels (4X10) à 2 fils. Ceux-ci peuvent être couplés ensemble sous contrôle du logiciel pour créer une matrice 2 x (8×10), ou 1 x (8×20), ou 2 x (4×20), ou 1 x (4×40) 2 fils. Il fourni ainsi à l’utilisateur la flexibilité et simplifie le câblage. La carte est capable de commuter jusqu’à 300V en tension, et 2A en courant permettant son utilisation sur une large gamme d’applications. Il comprend également un mécanisme d’auto-test intégré qui peut être utilisé pour déterminer la qualité du relais.

Le SMX-4410 intègre un blindage de signal étendu. Les broches de blindage sont disponibles sur le connecteur du panneau avant pour l’attacher au blindage du câble. Ceci préserve l’intégrité du signal tout au long du trajet du signal en maintenant les signaux au même niveau de référence que l’UUT. En outre, un routage de signal minutieux est fait pour le blindage du signal et la réduction des interférences. Ceci permet au SMX-4410 d’obtenir les meilleures performances de commutation. Ces performances permettent d’utiliser la carte avec des signaux haute fréquence et des signaux qui ont des temps de montée rapides et des largeurs d’impulsion étroites.

Idéalement adaptée aux systèmes de test automatisés (ATE) de moyenne à haute densité, la série SMX-4xxx offre une intégrité de mesure sans compromis. La série SMX-4xxx est idéale pour les applications aérospatiales, de défense et automobiles les plus exigeantes.

Informations complémentaires

Produit

Commutation

Fonction

Matrice

Marque

VTI Instruments

Format

PXI Express
